| 类别 | 年代 | 指导老师 |
|---|---|---|
| 环艺 | 2021 | 孙浩 |

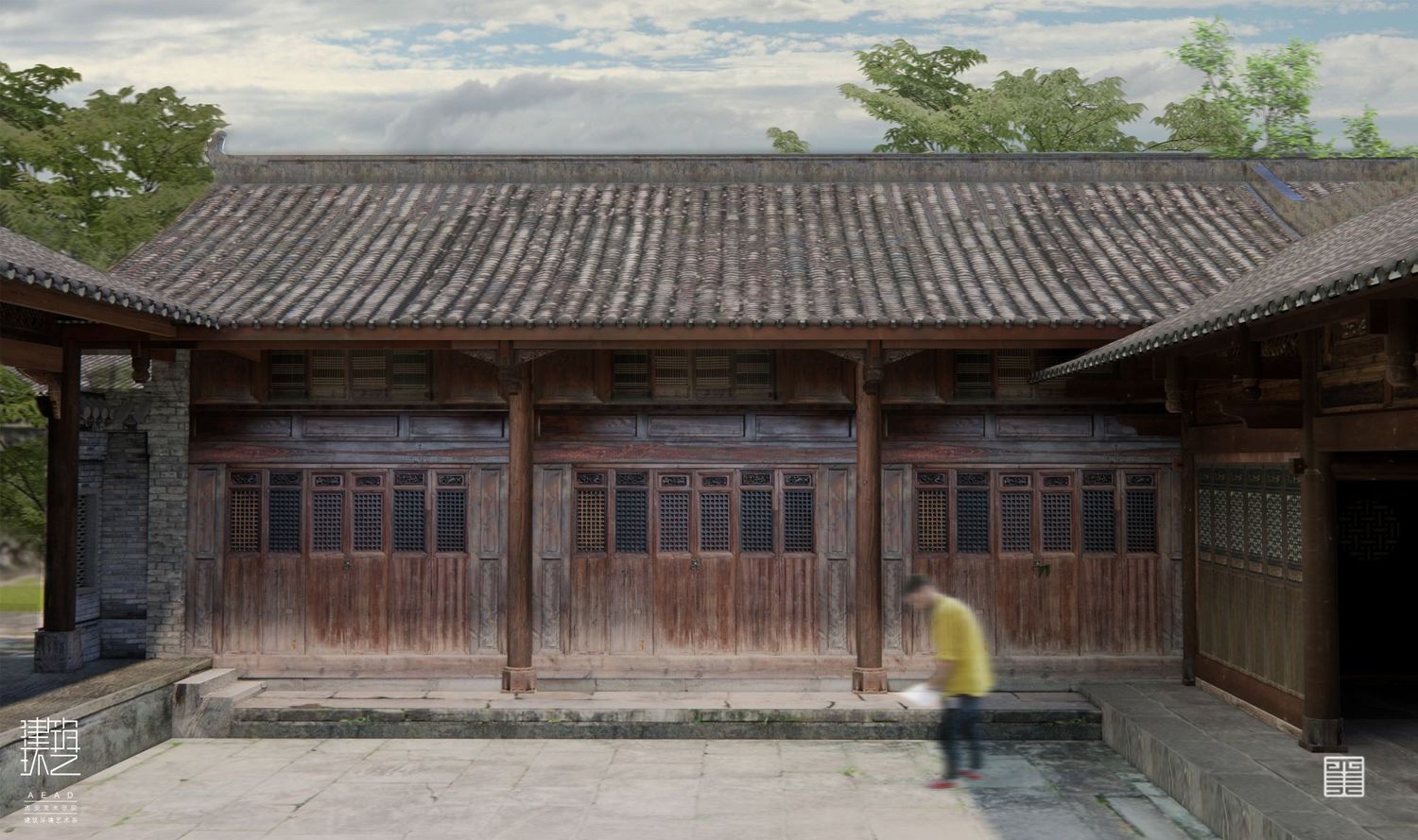

瞿式宅院4-W.E古建测绘

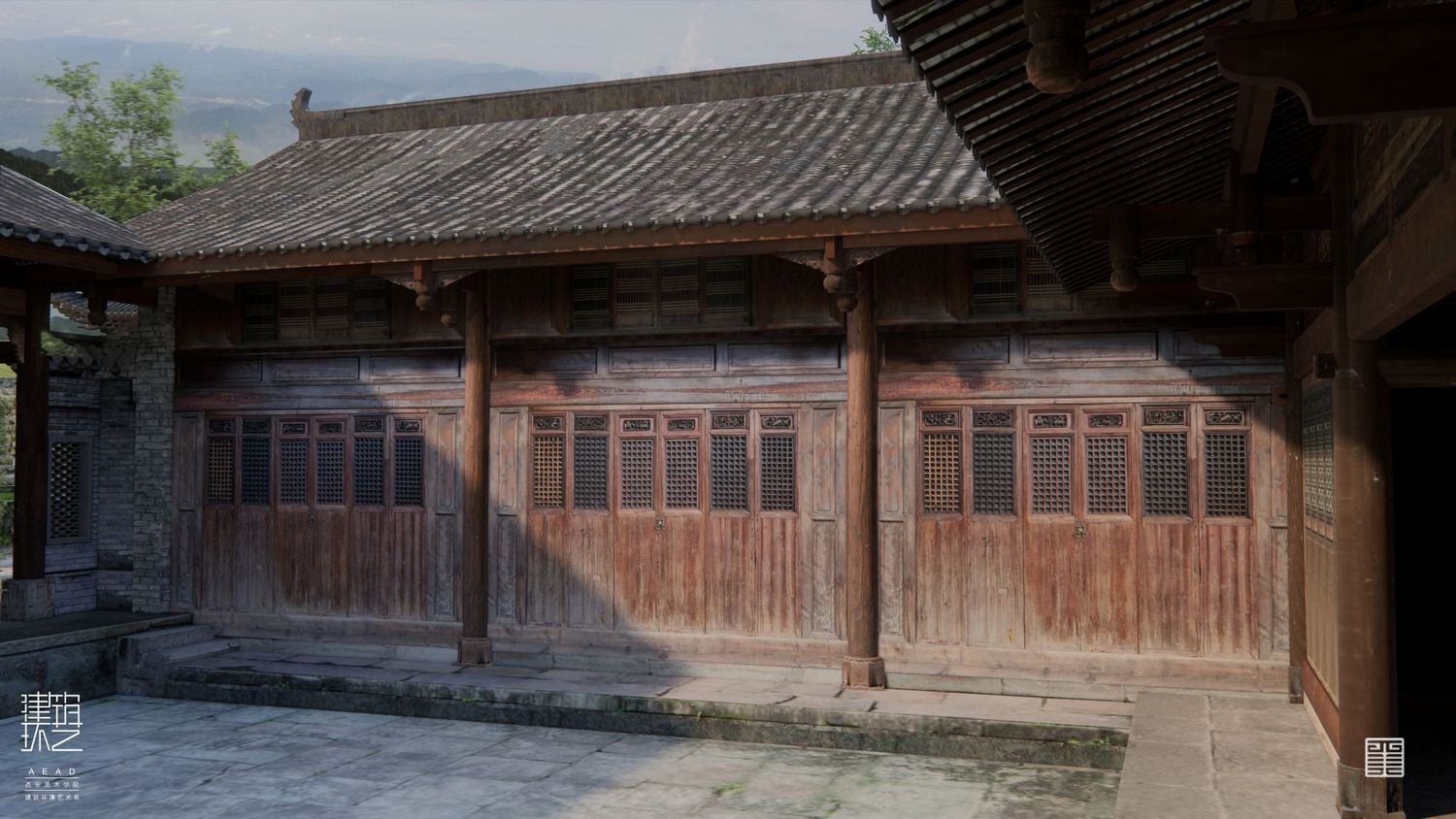

环艺景观三年级的大部队跟随着带队老师踏上了前往陕西汉中青木川的旅途，开始了古建筑测绘。十天的实地考察和学习让每一个人都获益良多。通过对古建筑的测绘,加深了对瞿氏宅院的建筑价值、艺术价值也有更深的理解。

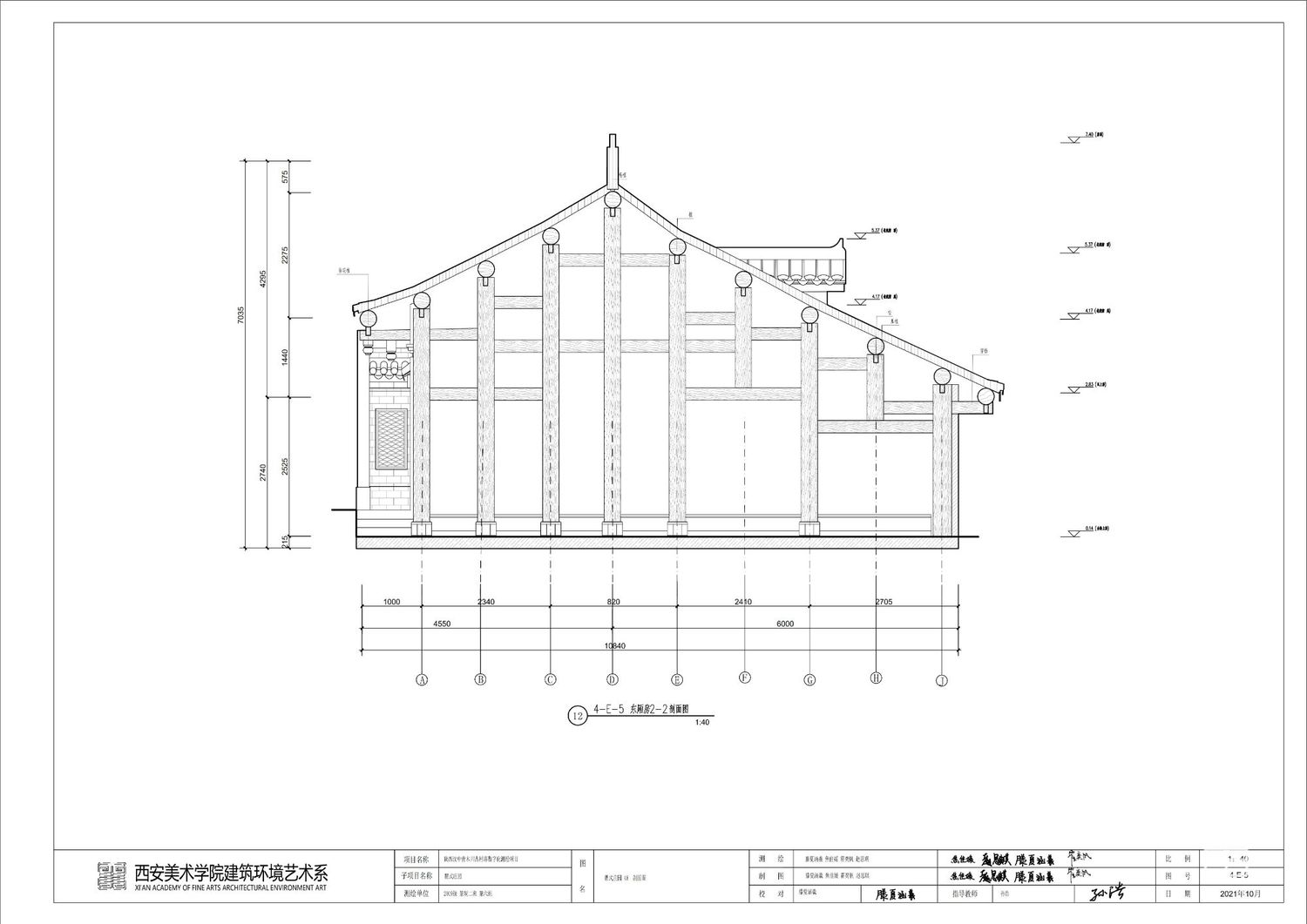

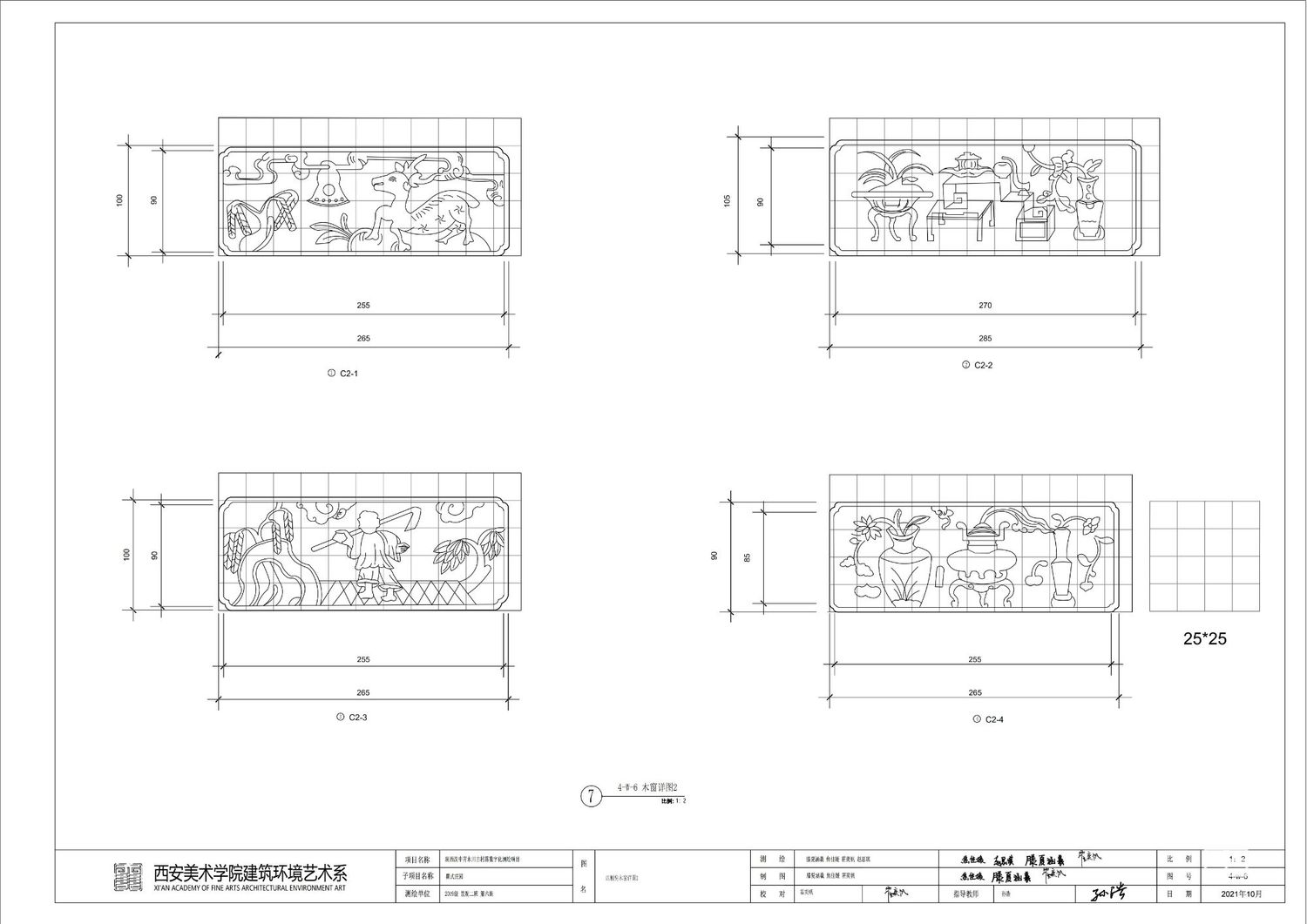

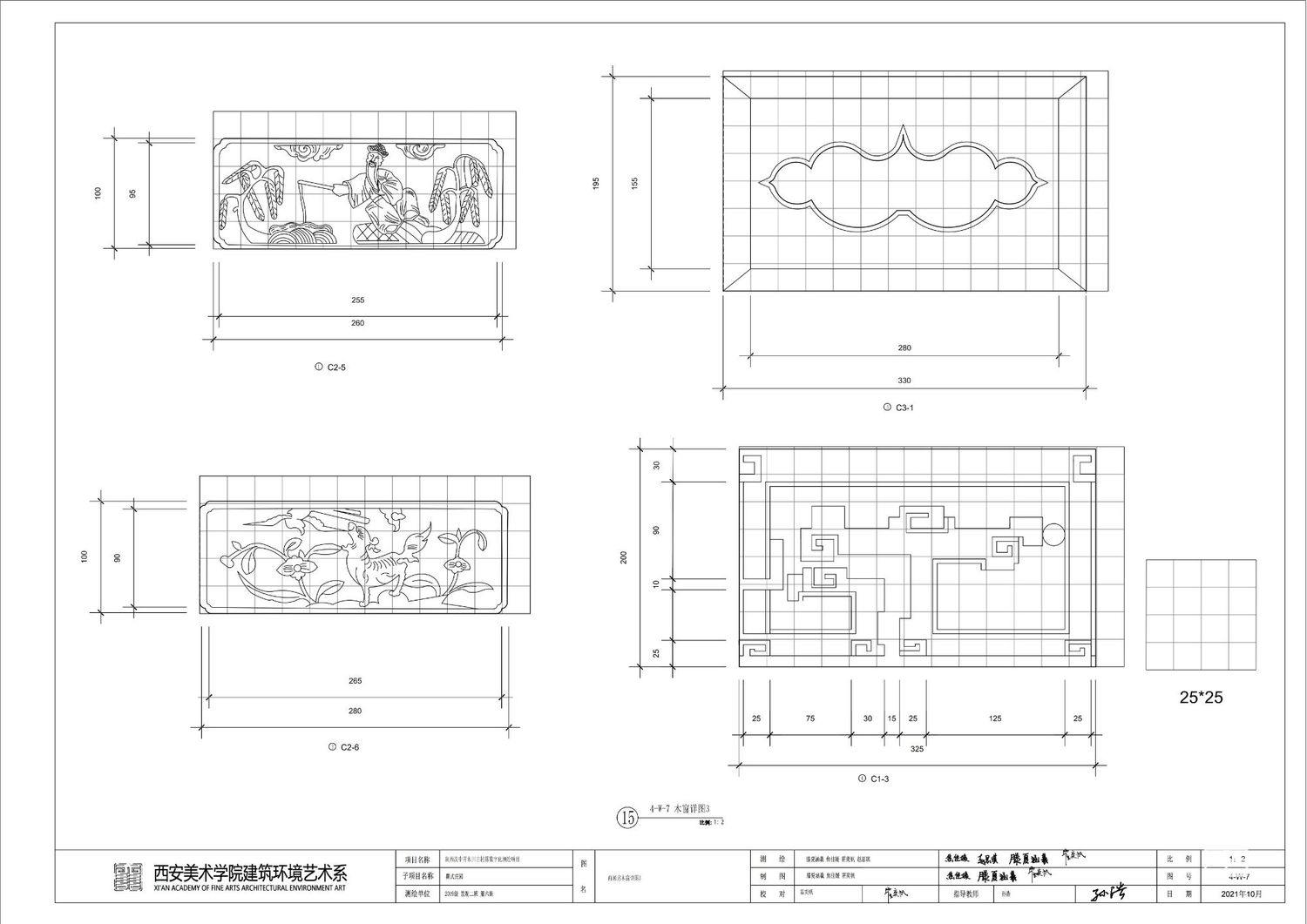

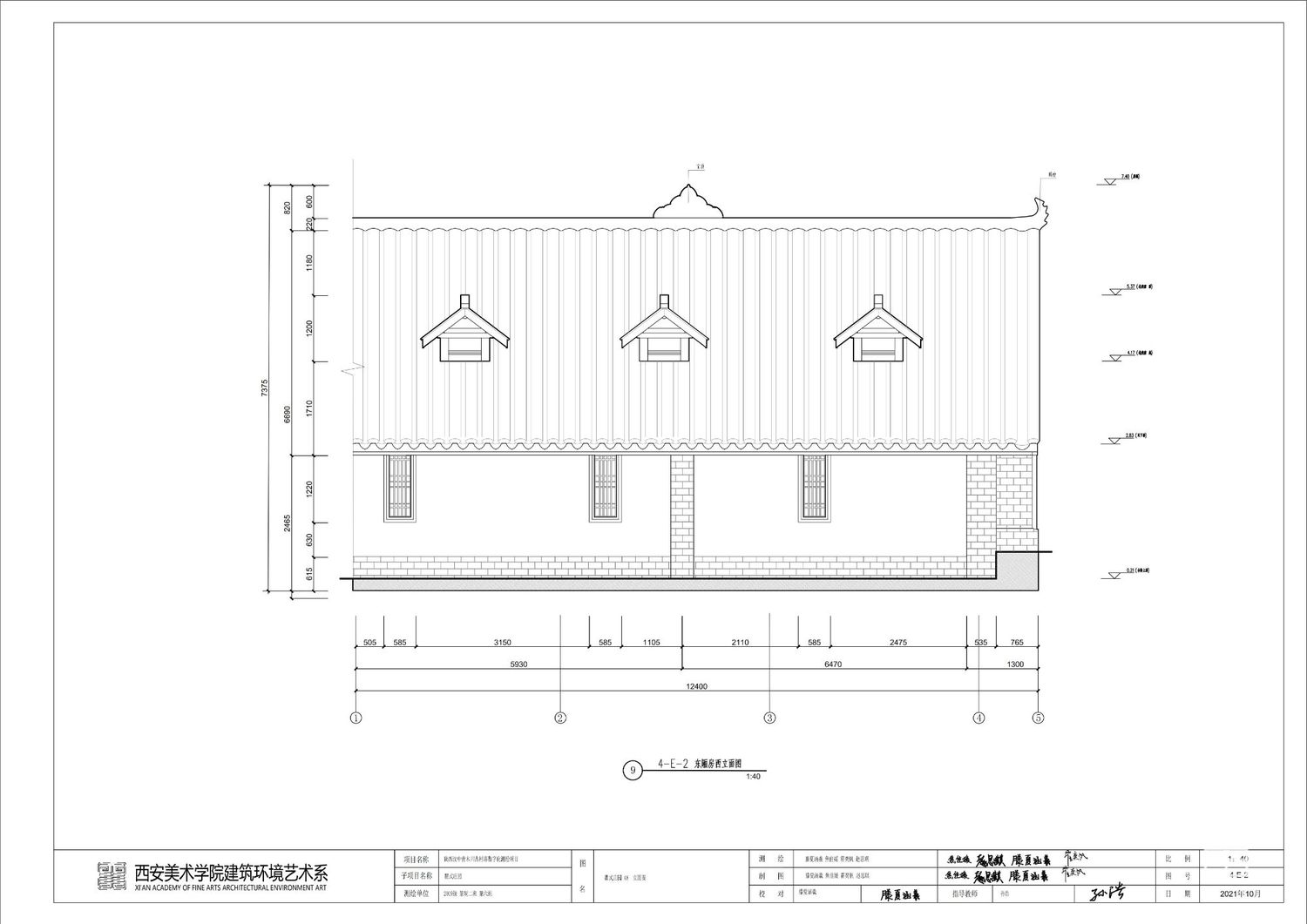

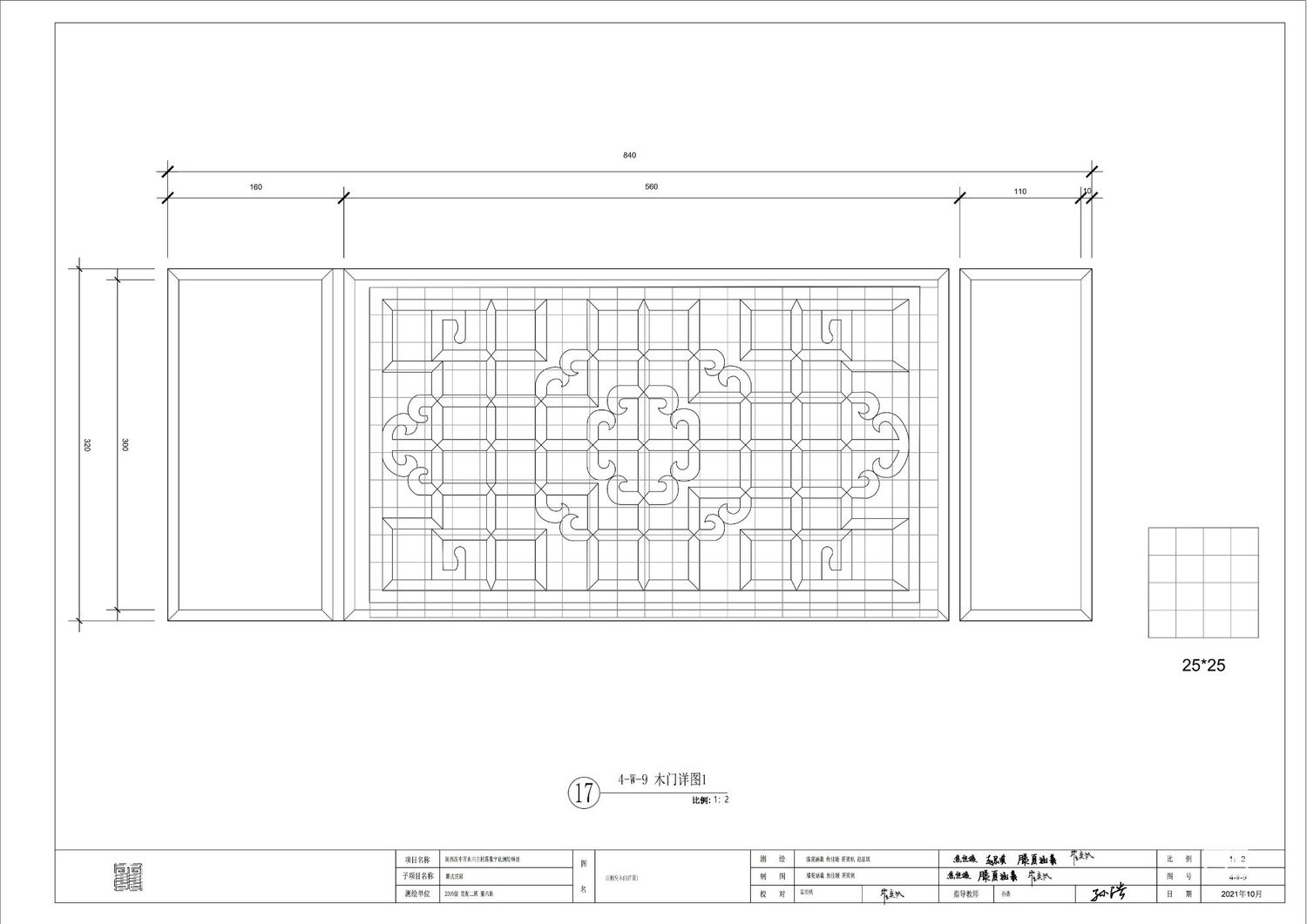

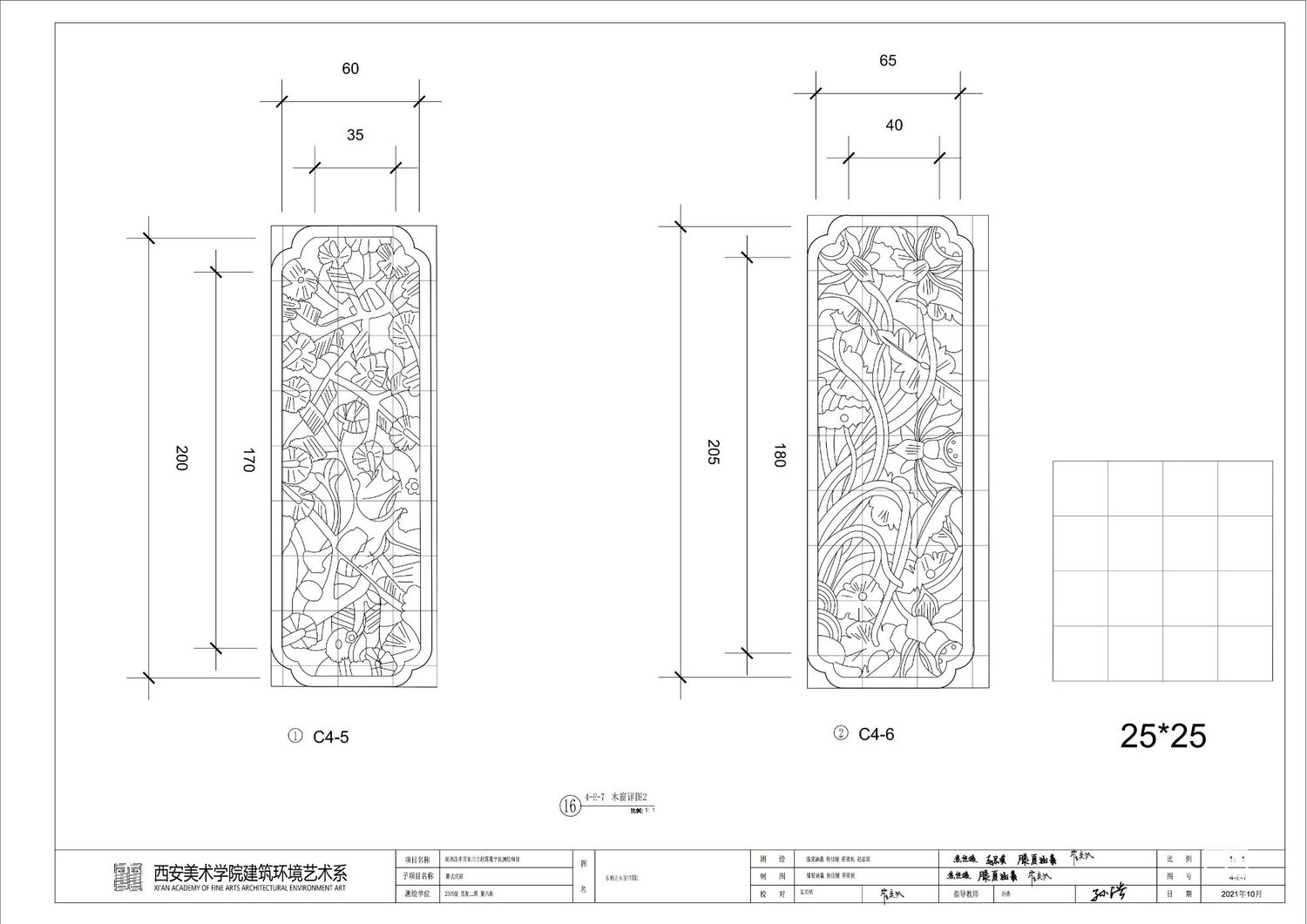

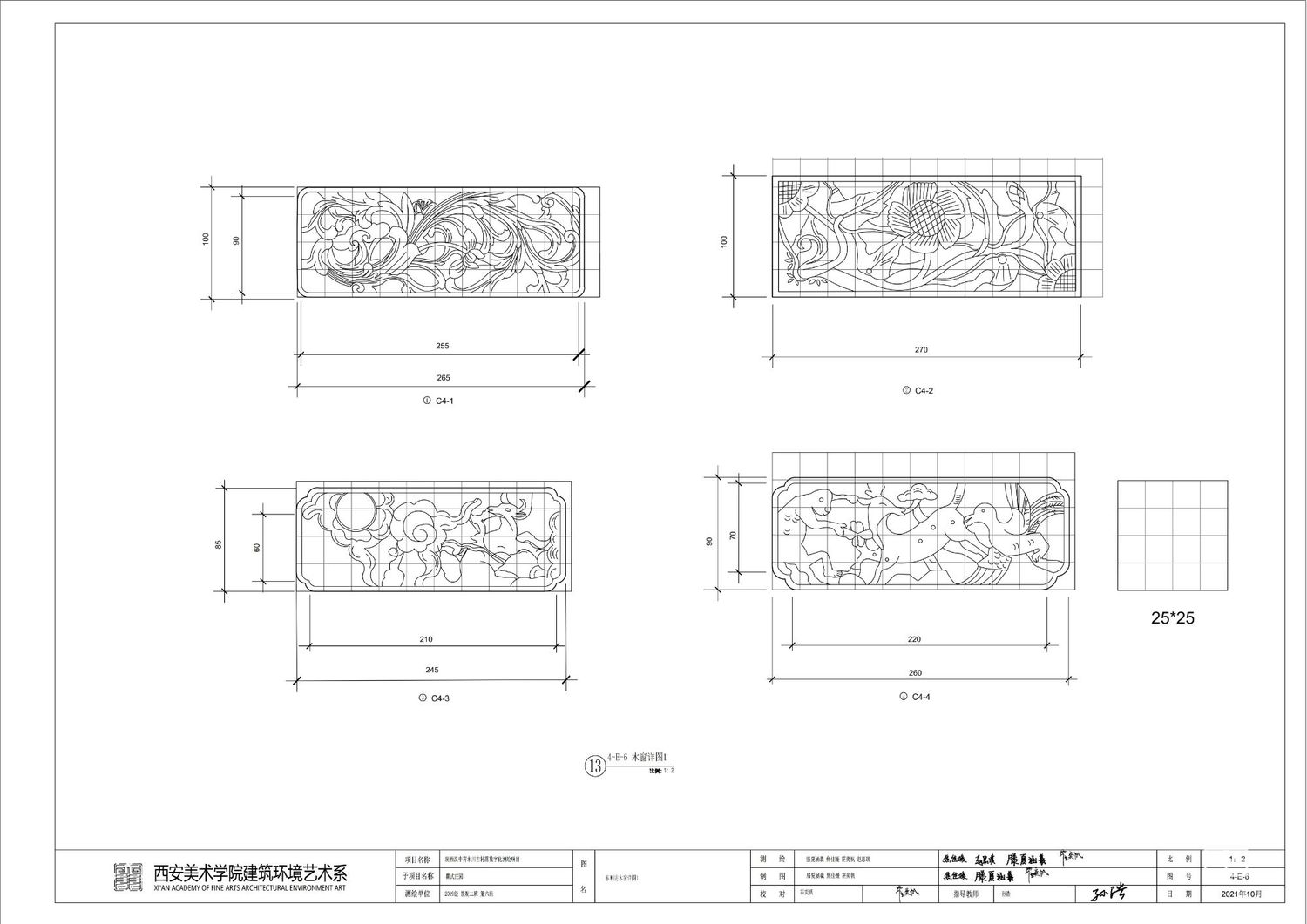

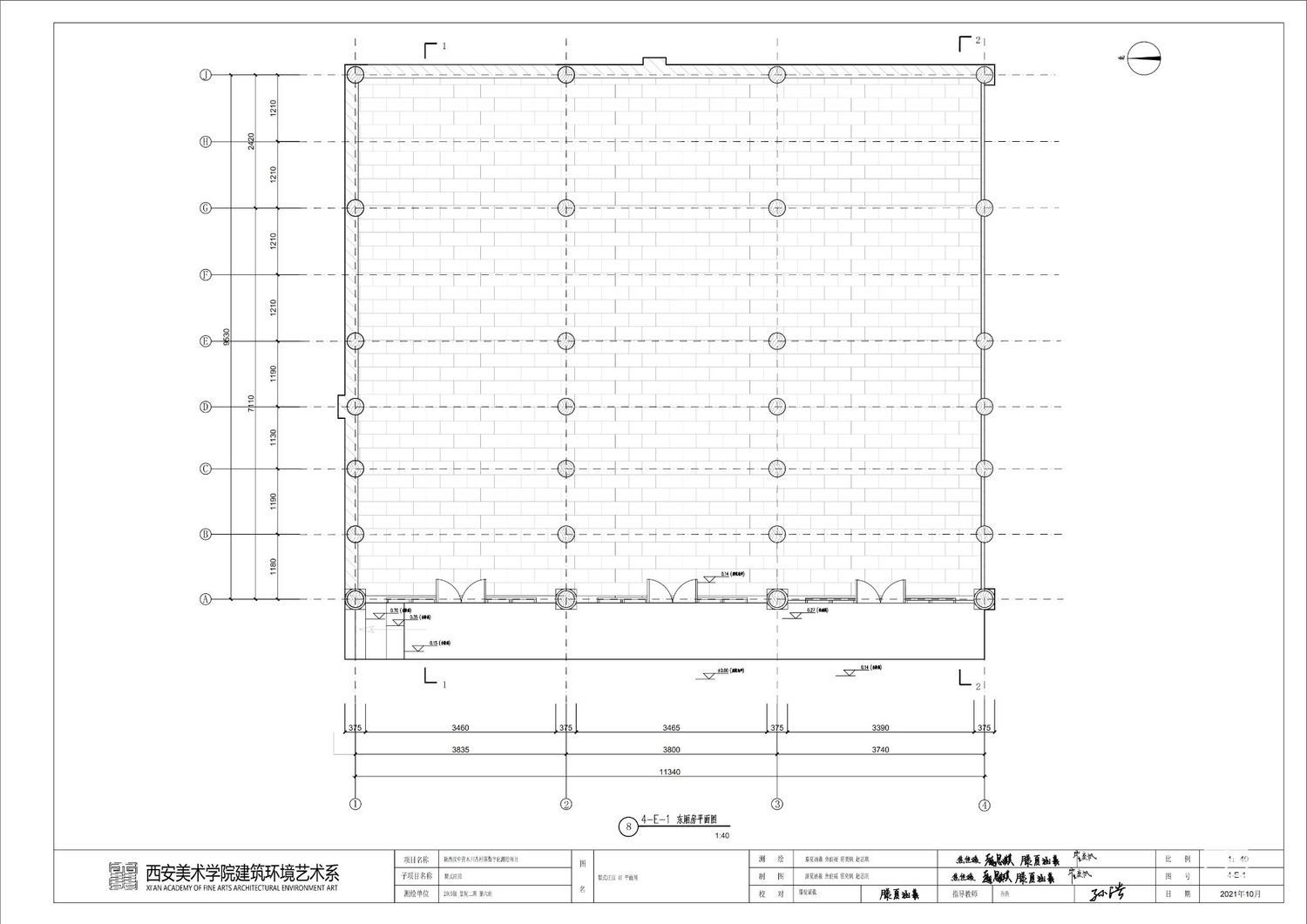

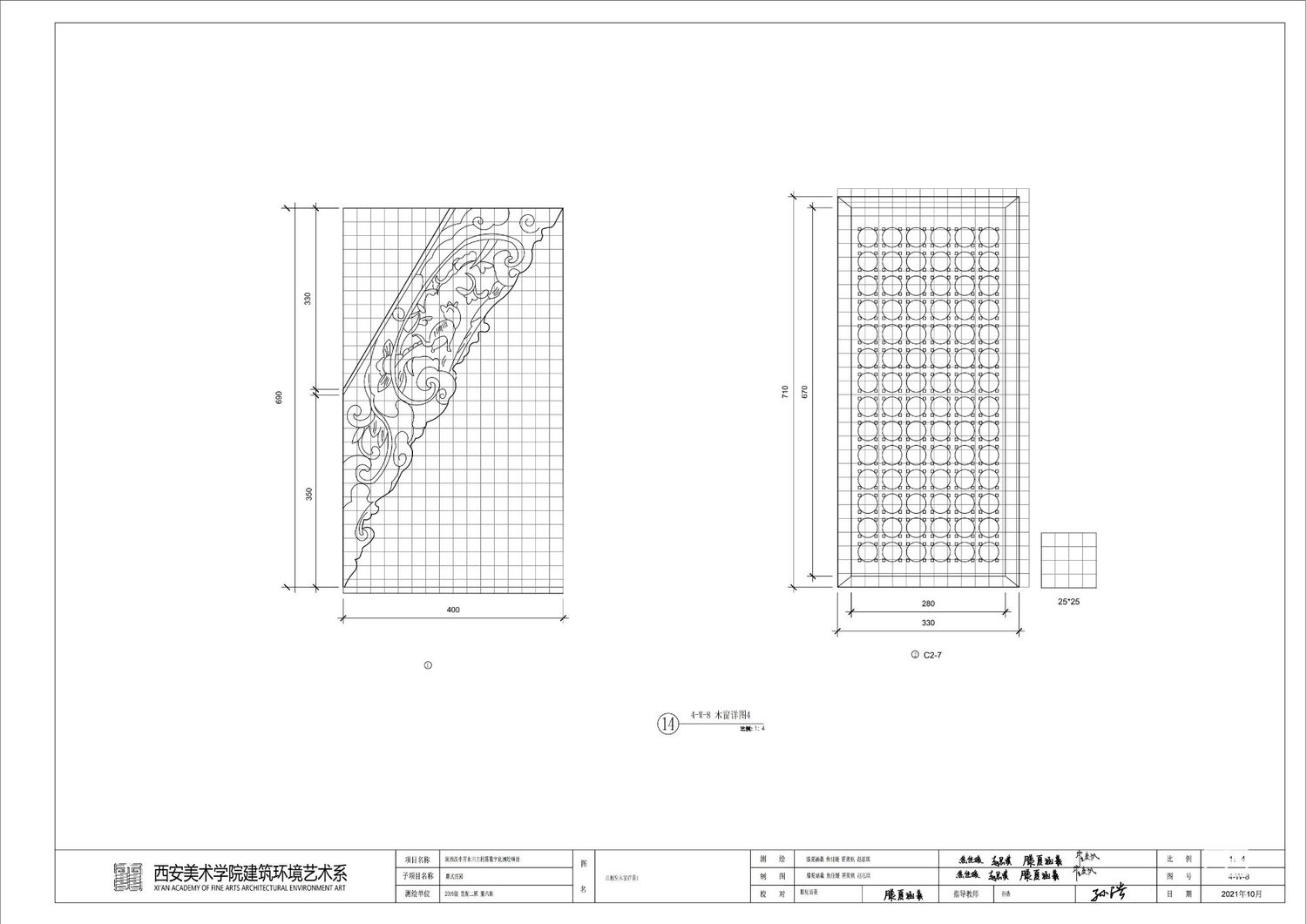

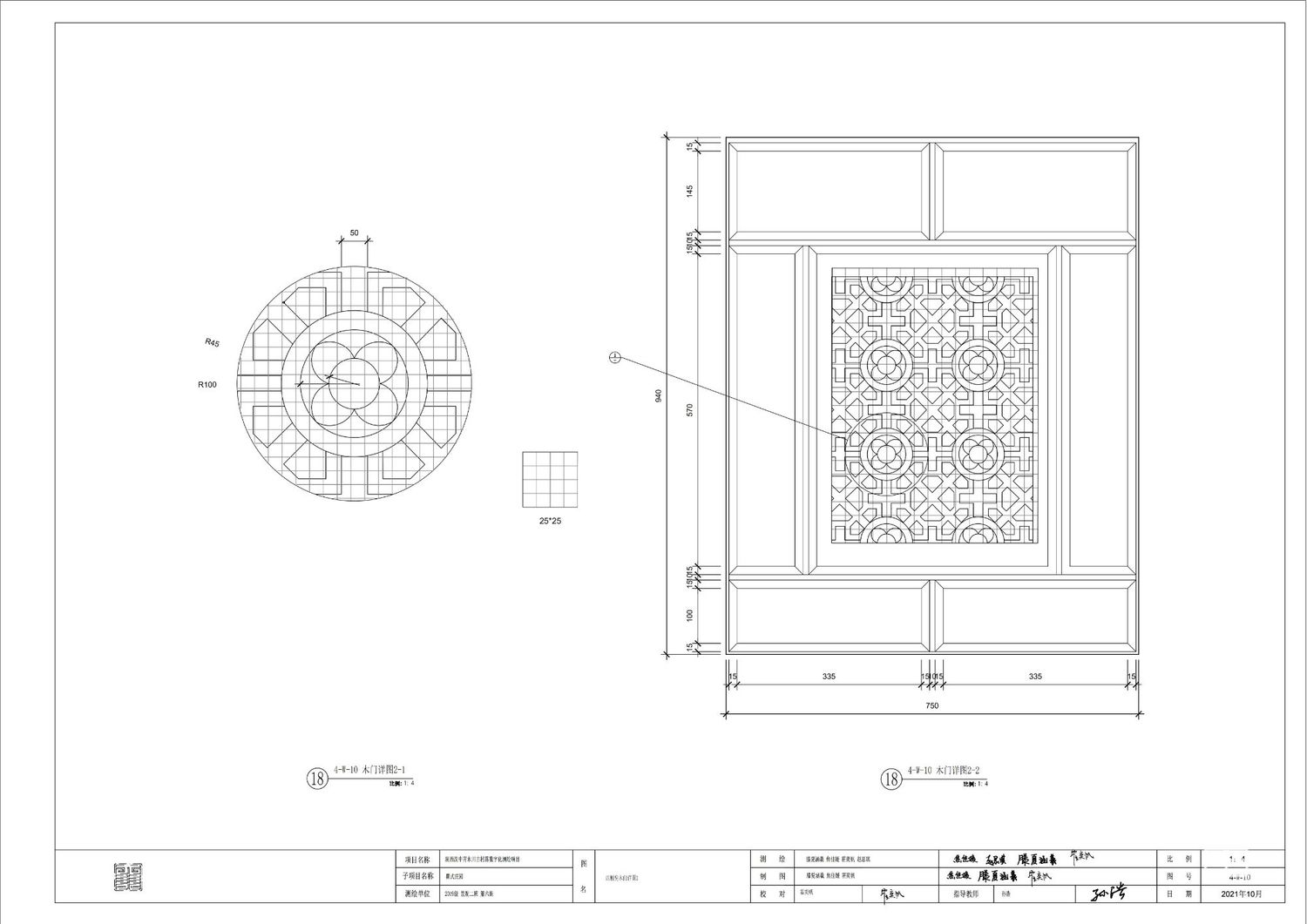

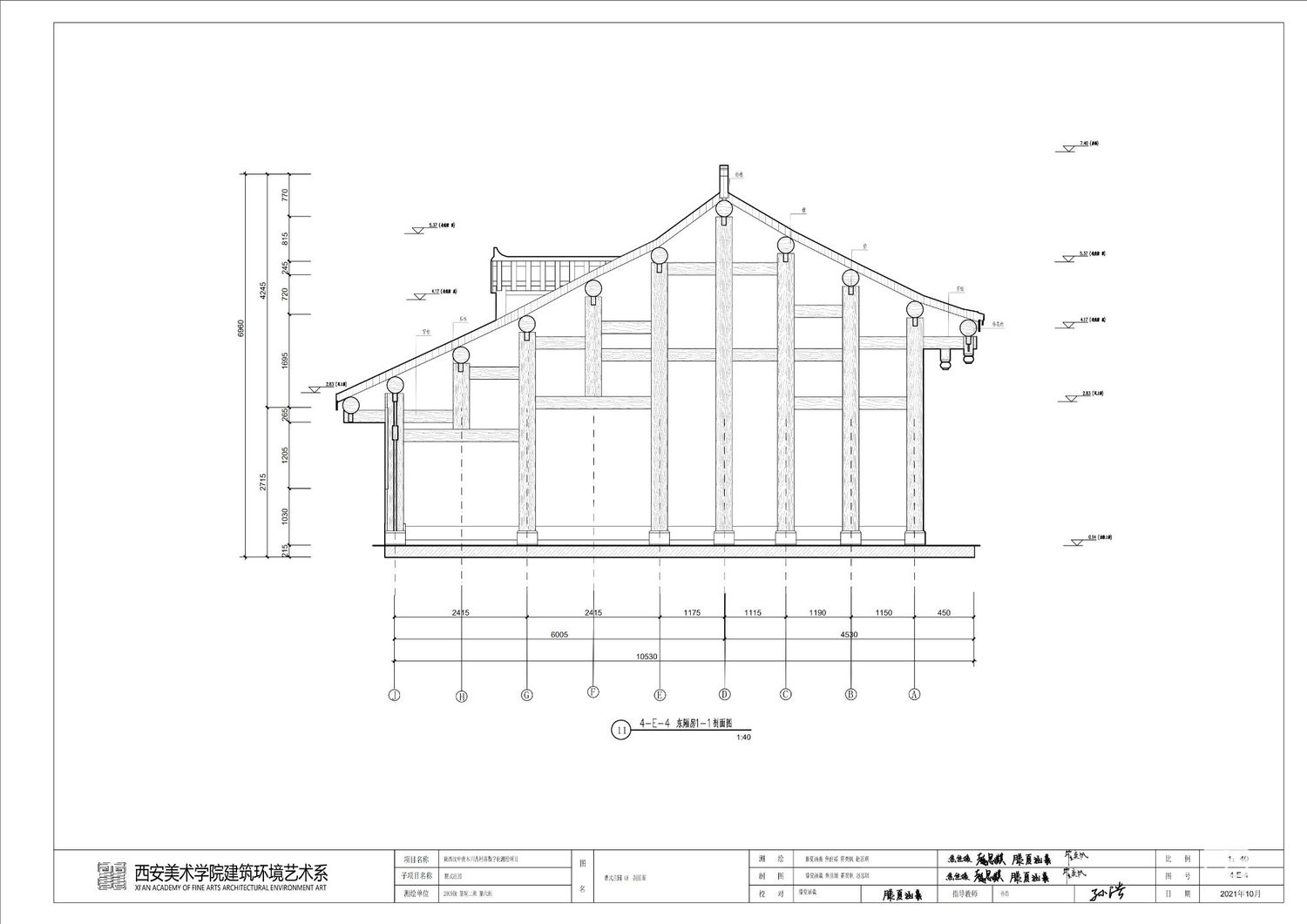

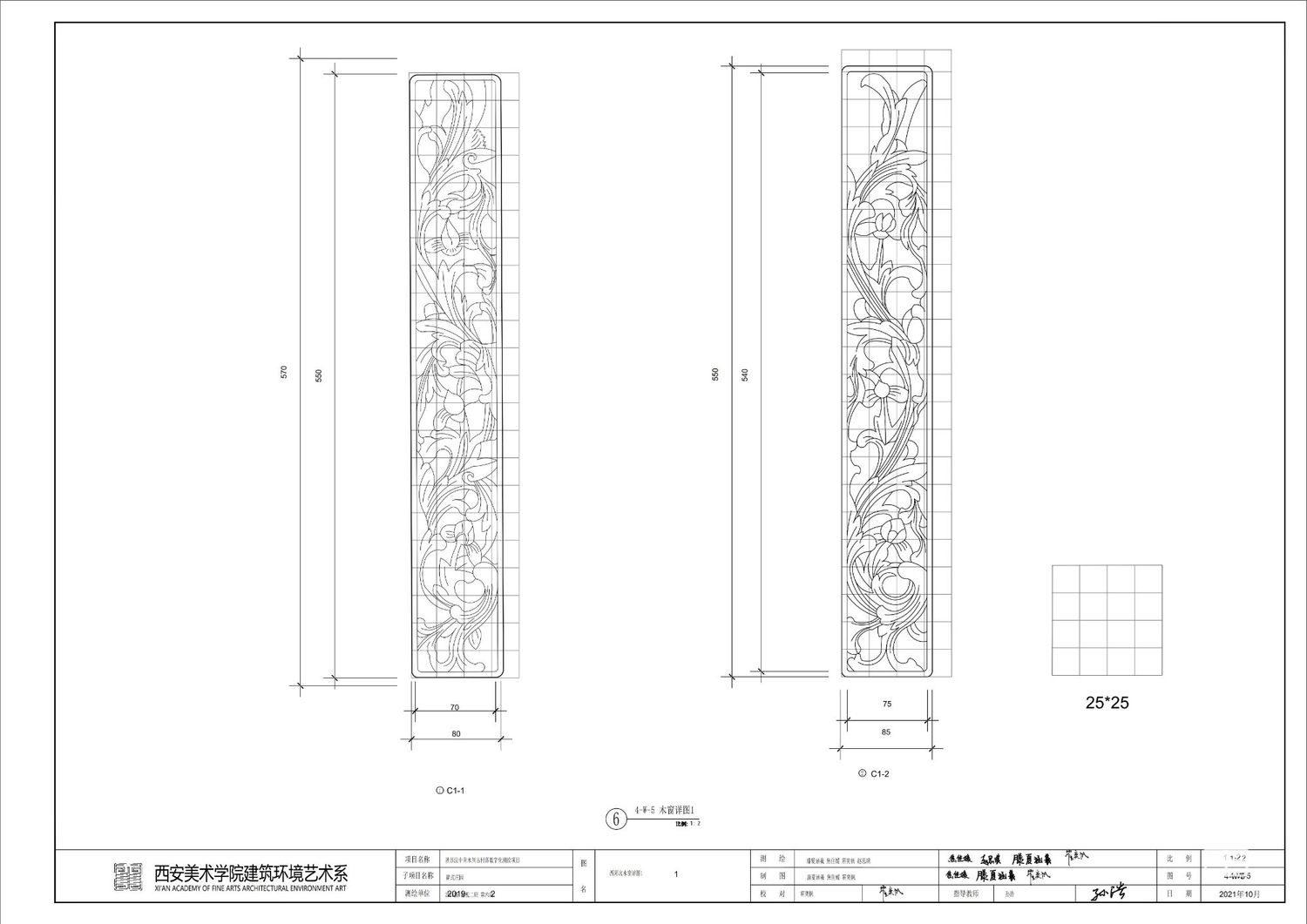

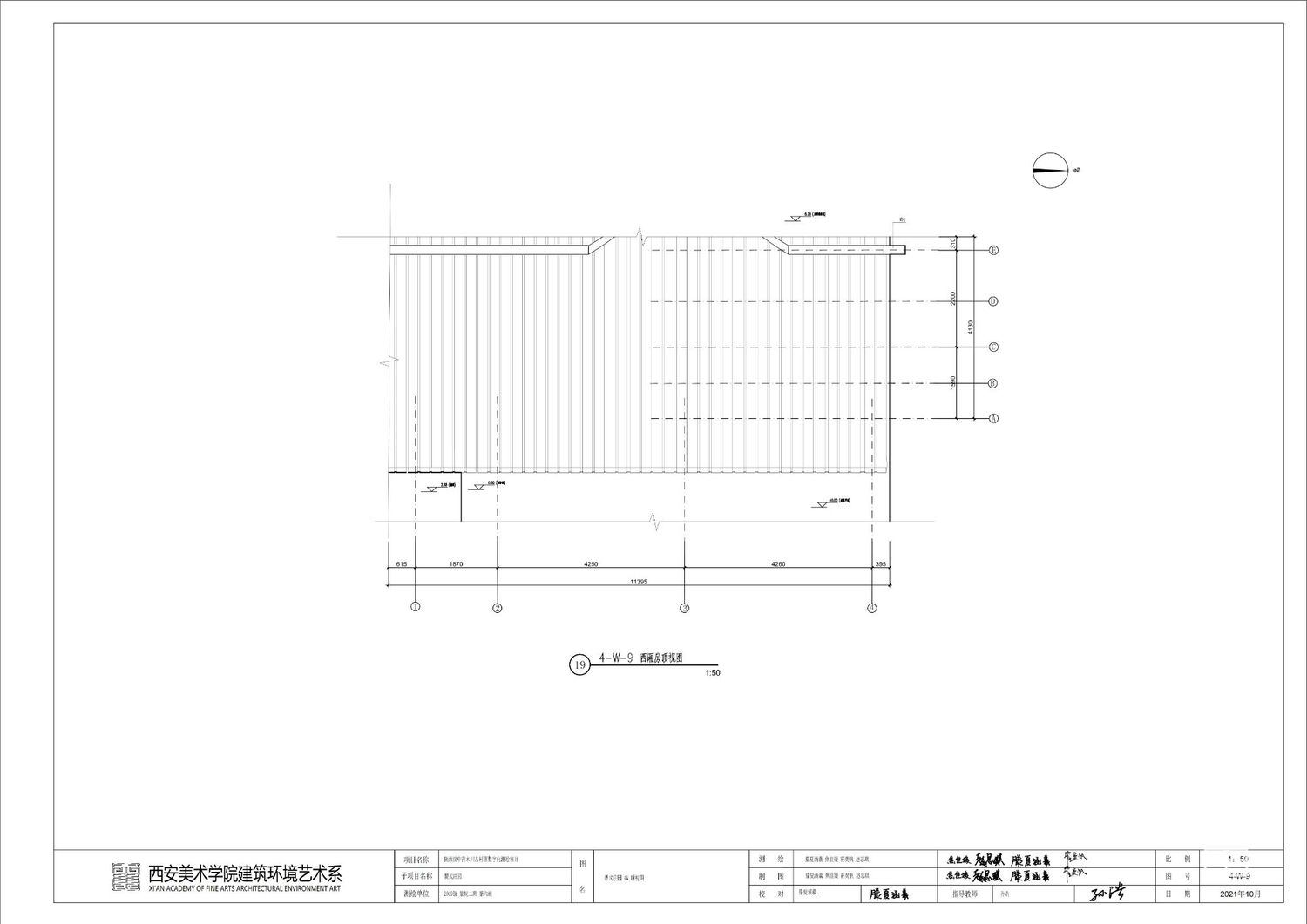

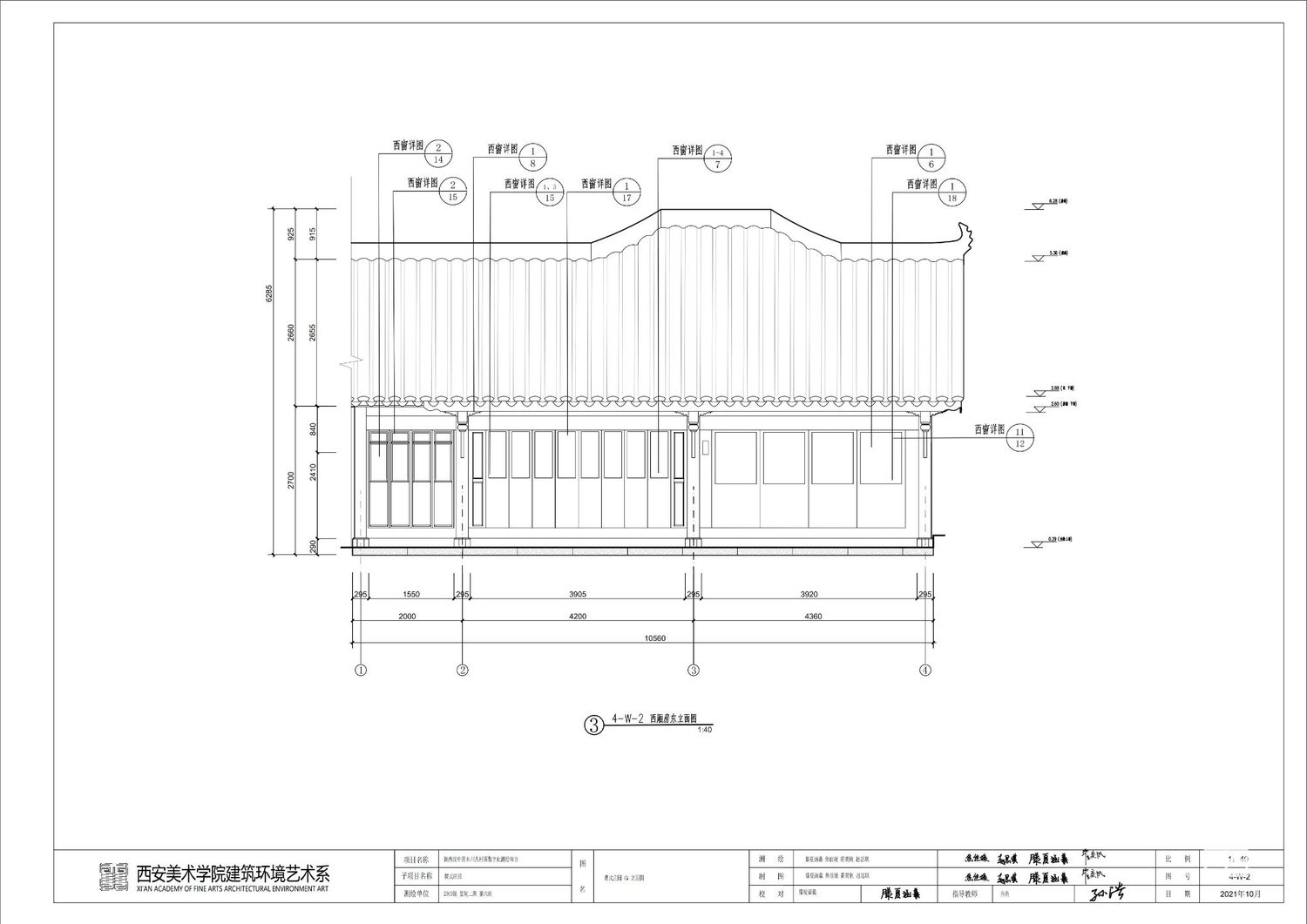

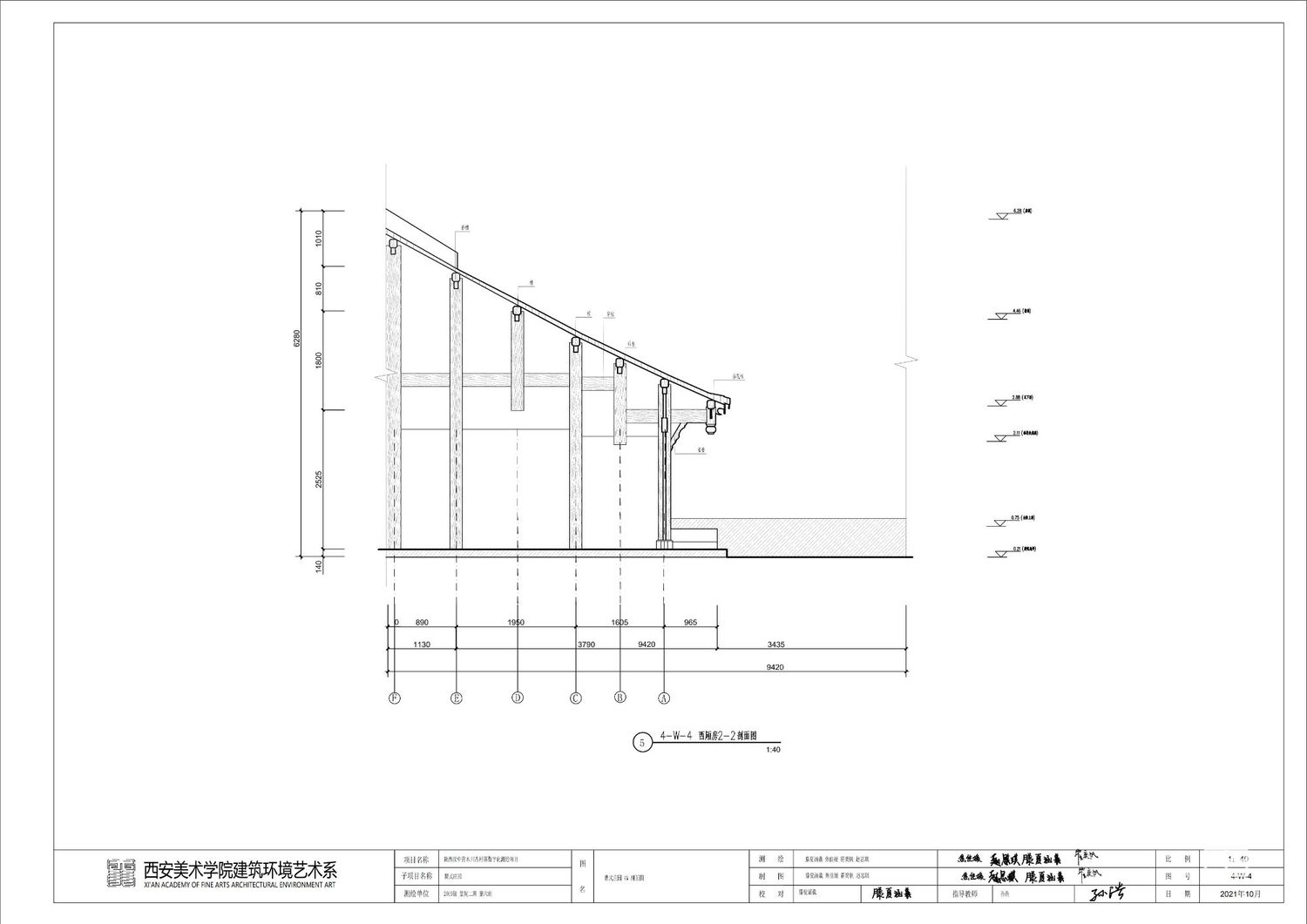

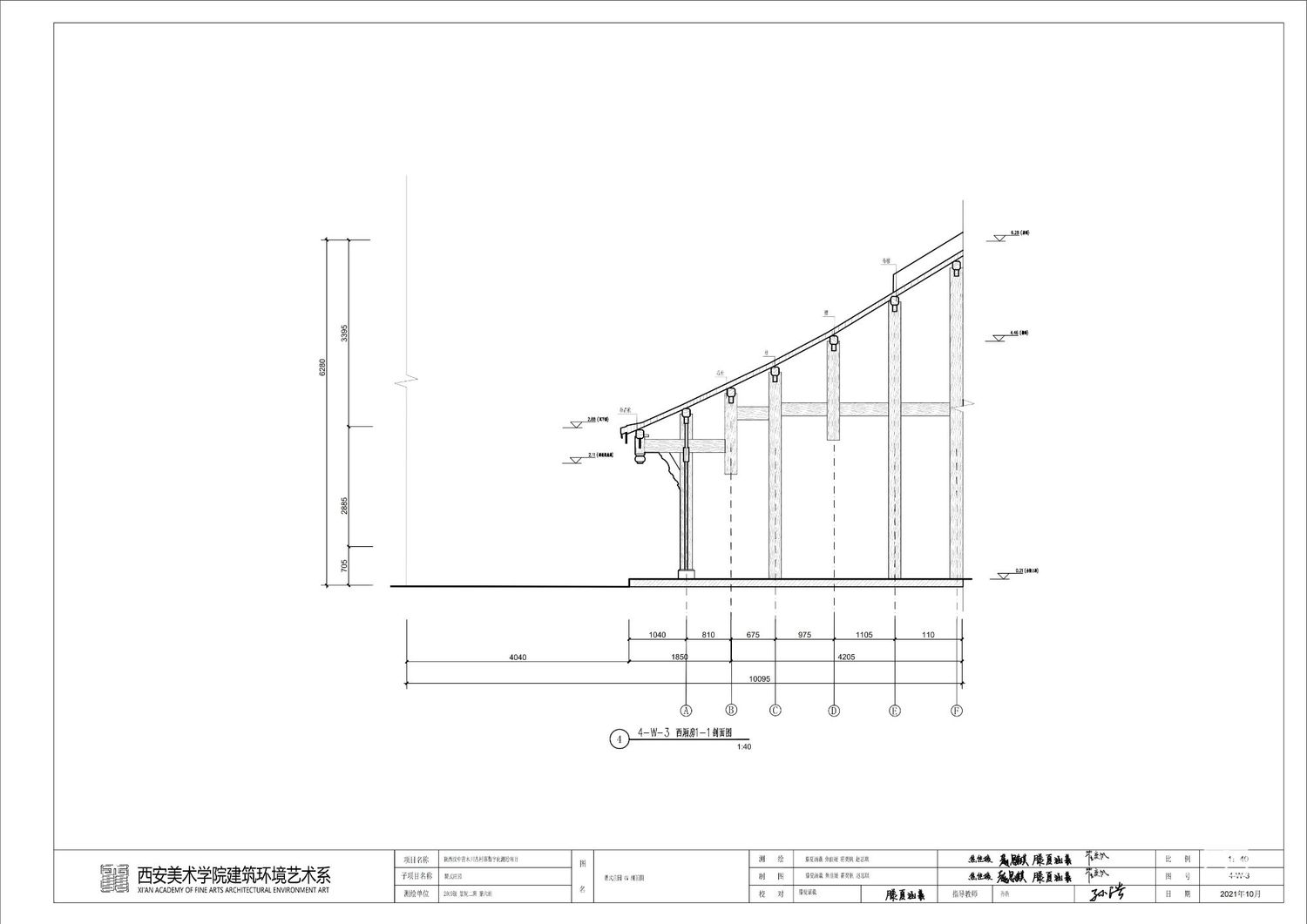

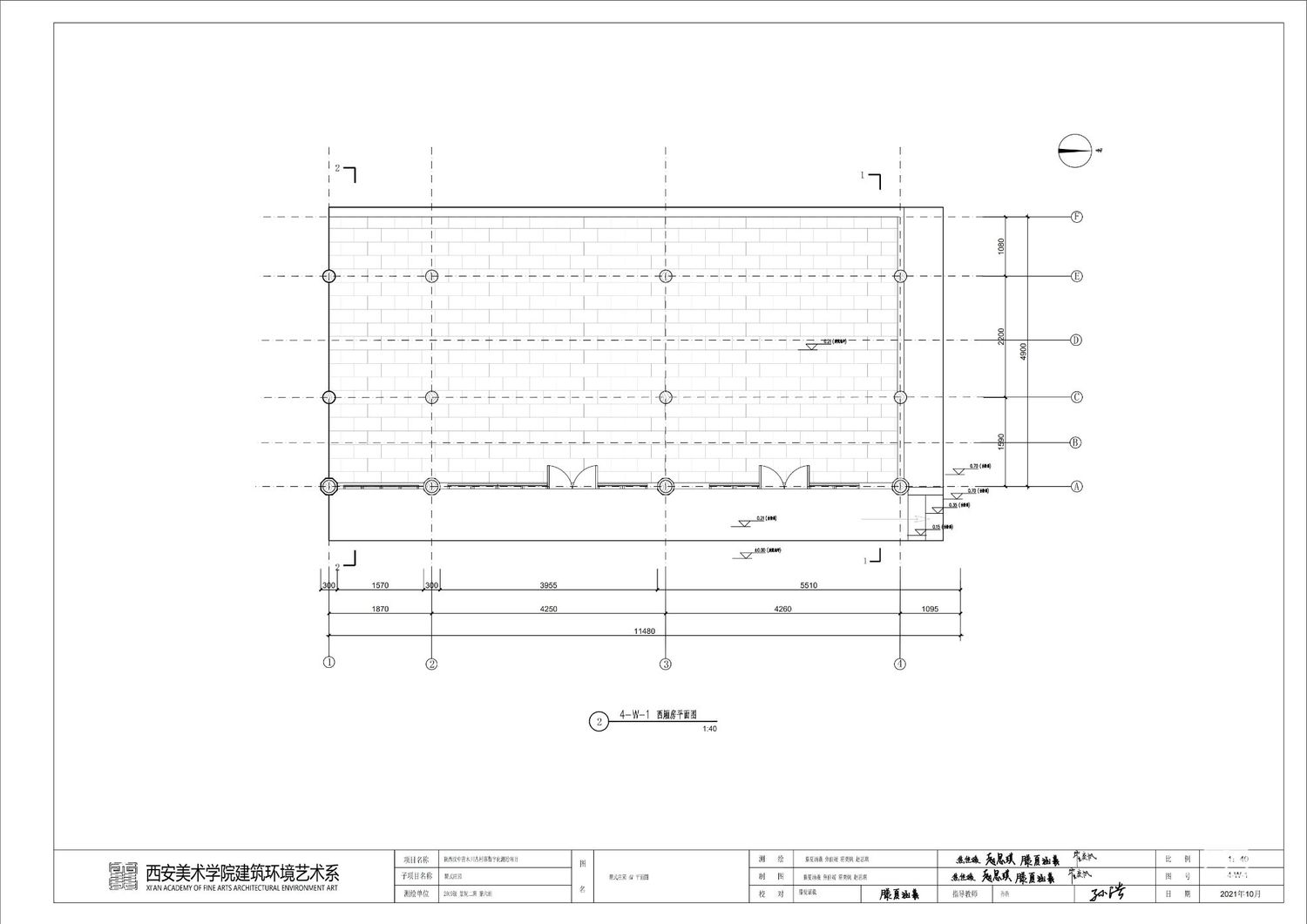

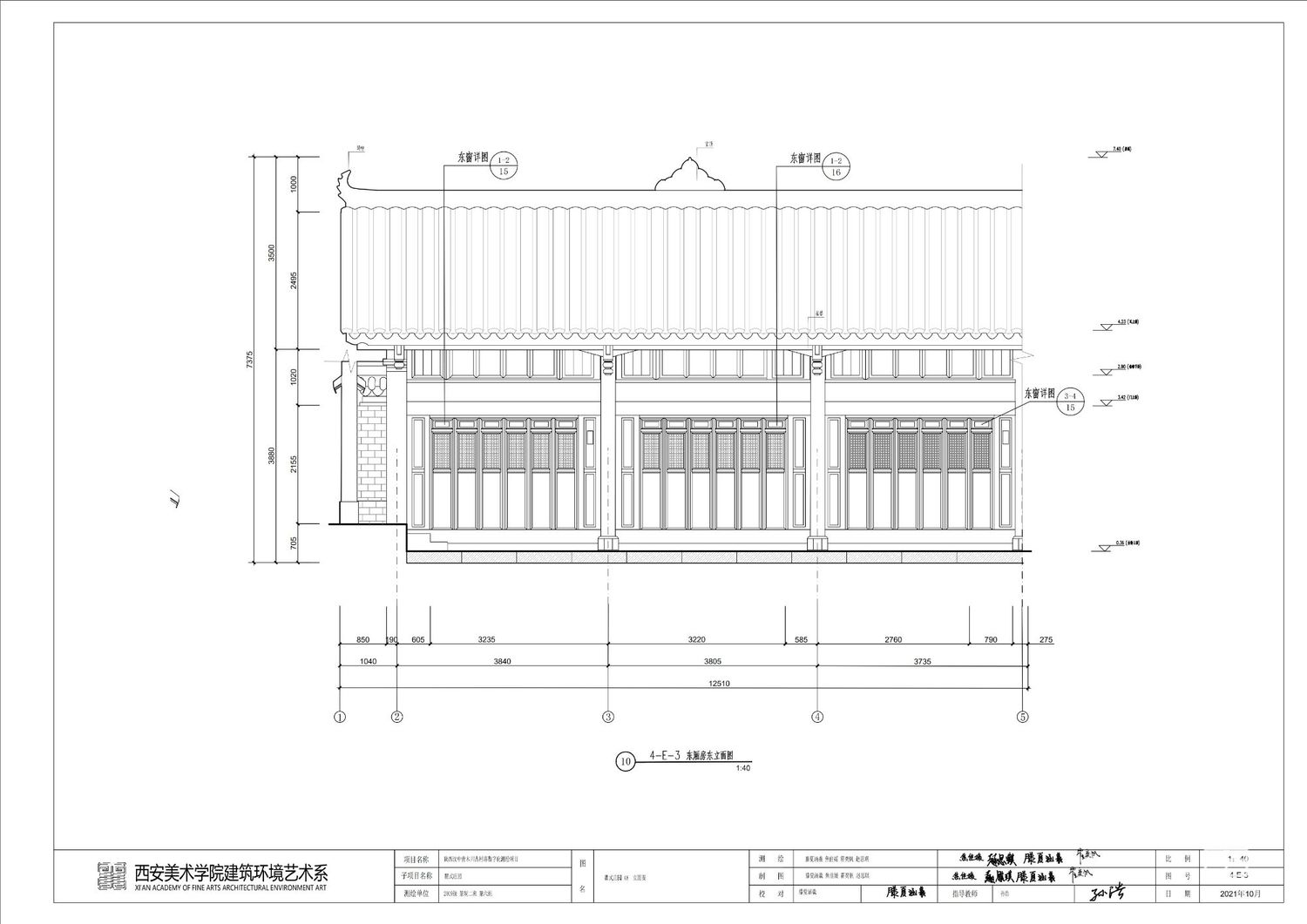

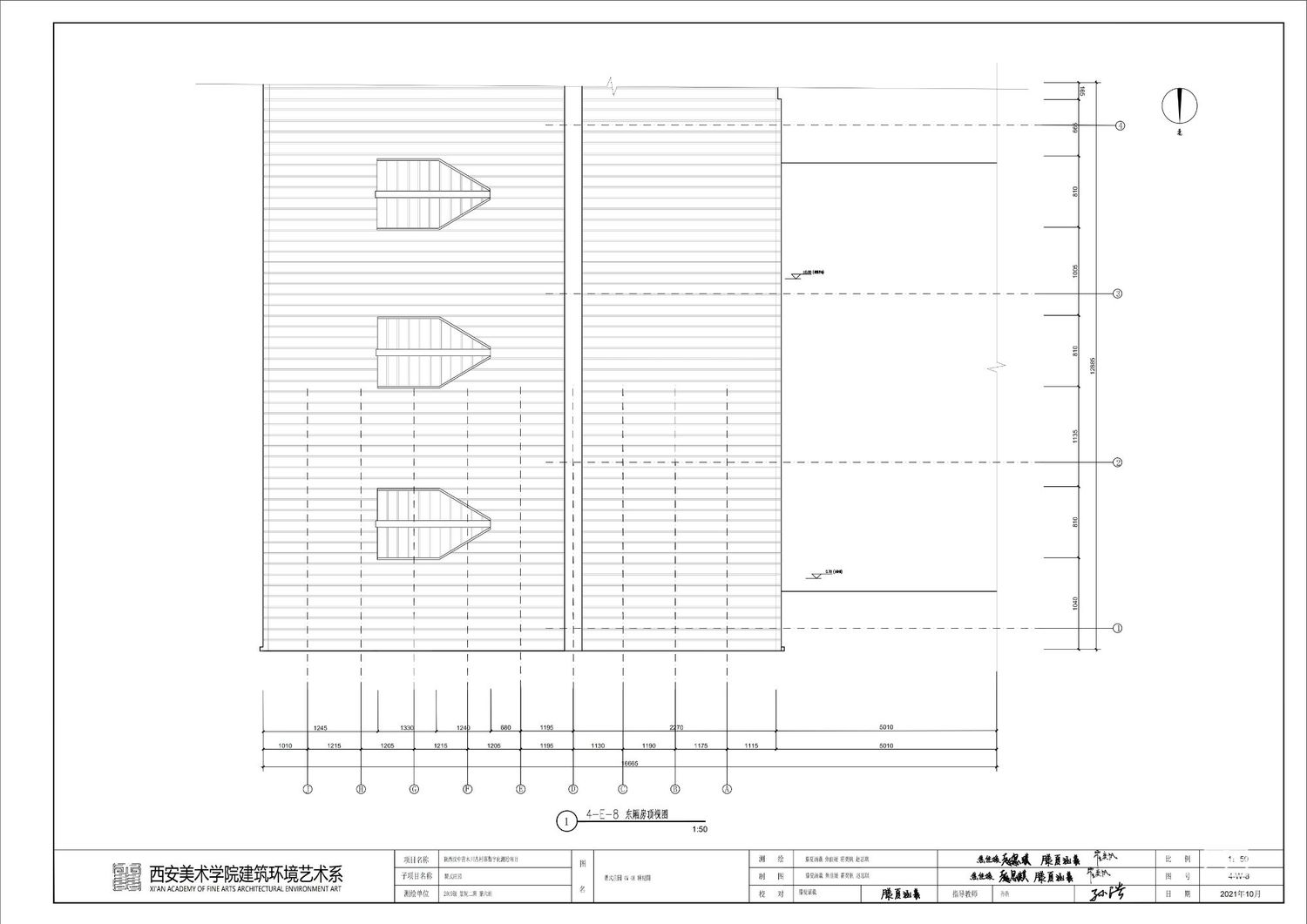

测稿绘制、尺寸测量和三维建模，瞿氏宅院虽然面积不大，但是凝聚了当时建筑文化，体现出了南方北方过渡的一些典型建构特征。通过这次的绘制，我对于民居设计的整体比例有了新的认知，也通过细部角兽、瓦和滴水等细部的构造展开了进一步的描摹。剖面图大样的绘制更要求我们清楚地了解结构构件之间的关系，我们也因此对于屋顶的逻辑有了更加清晰的认识。

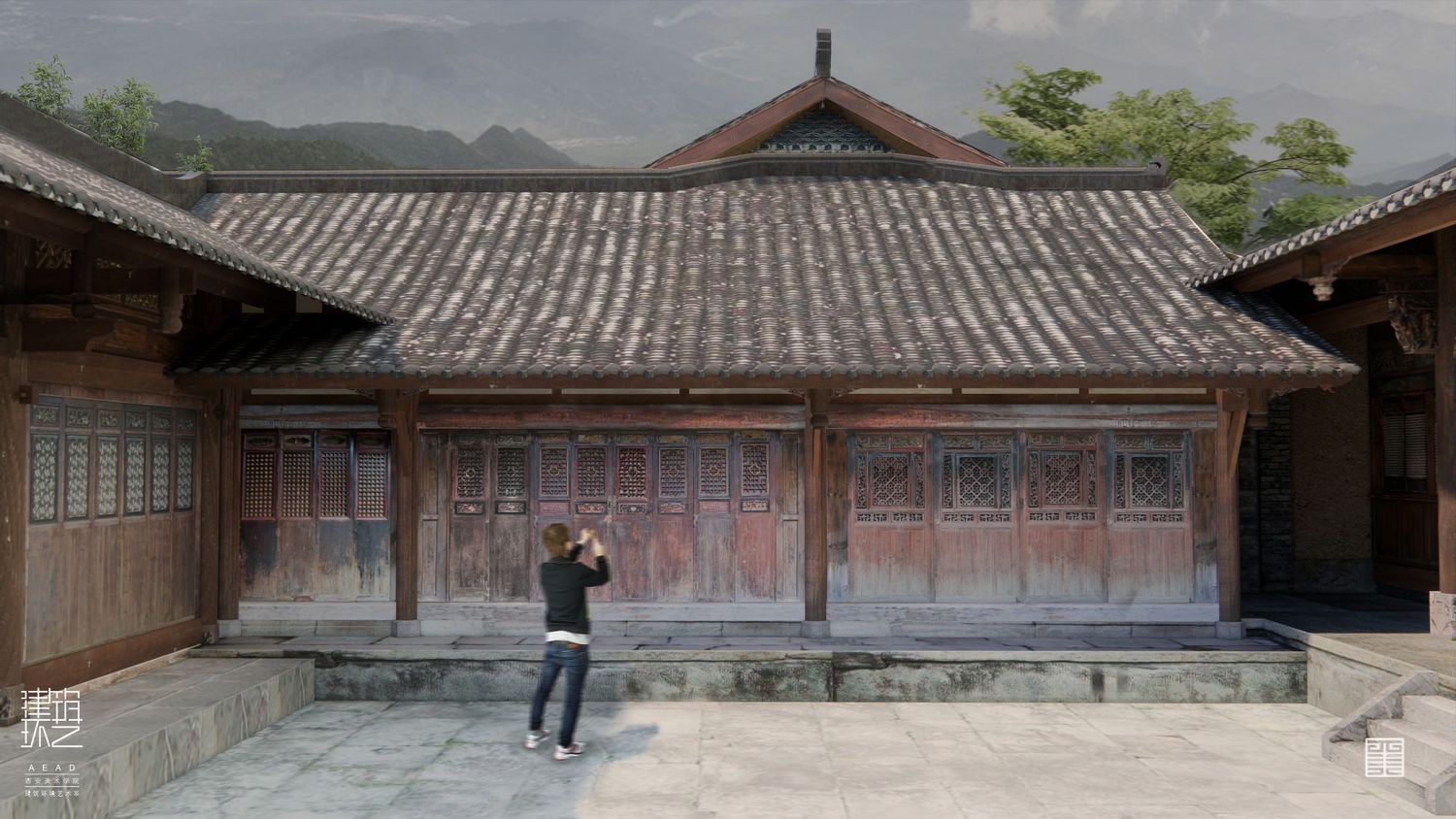

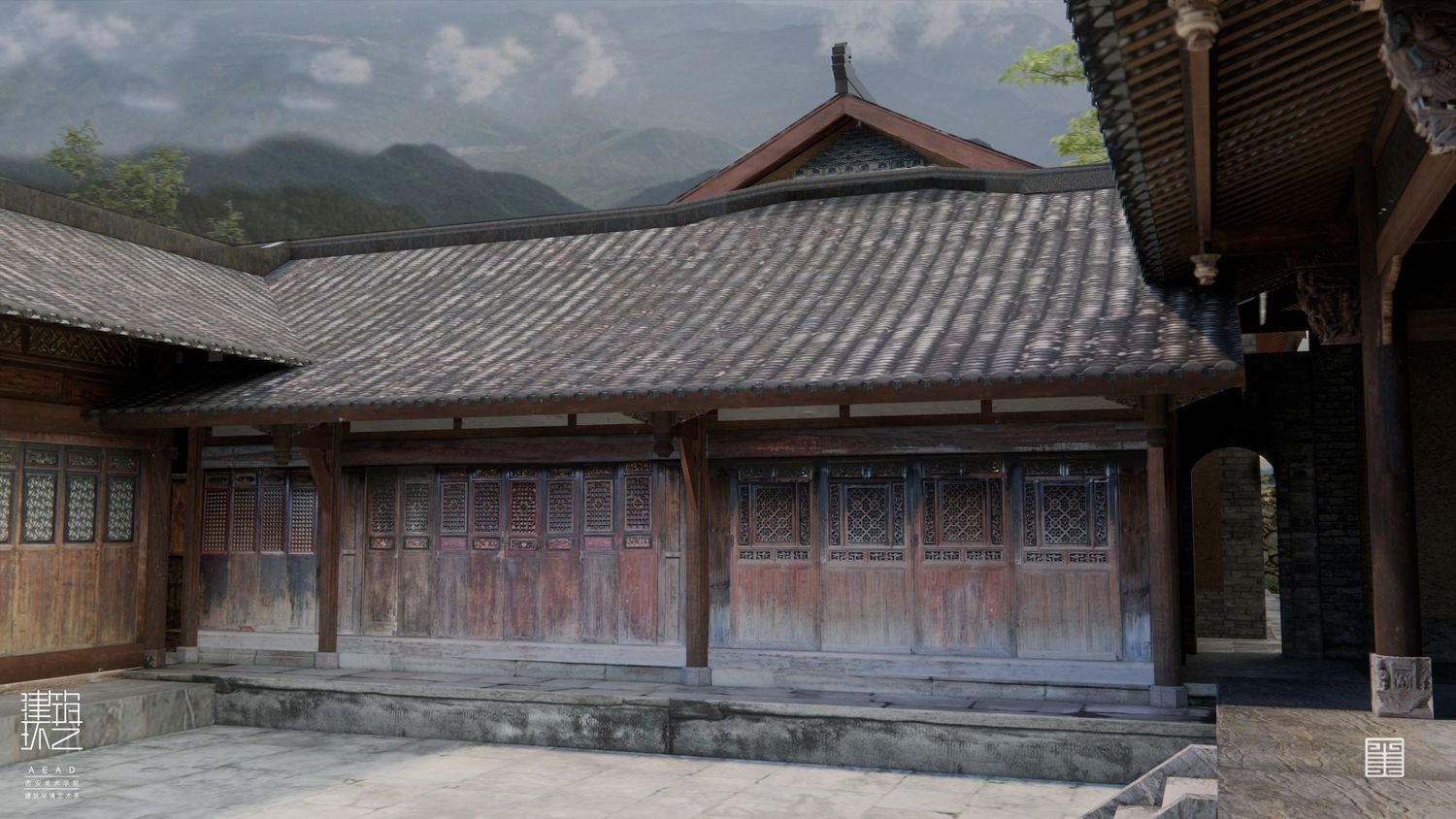

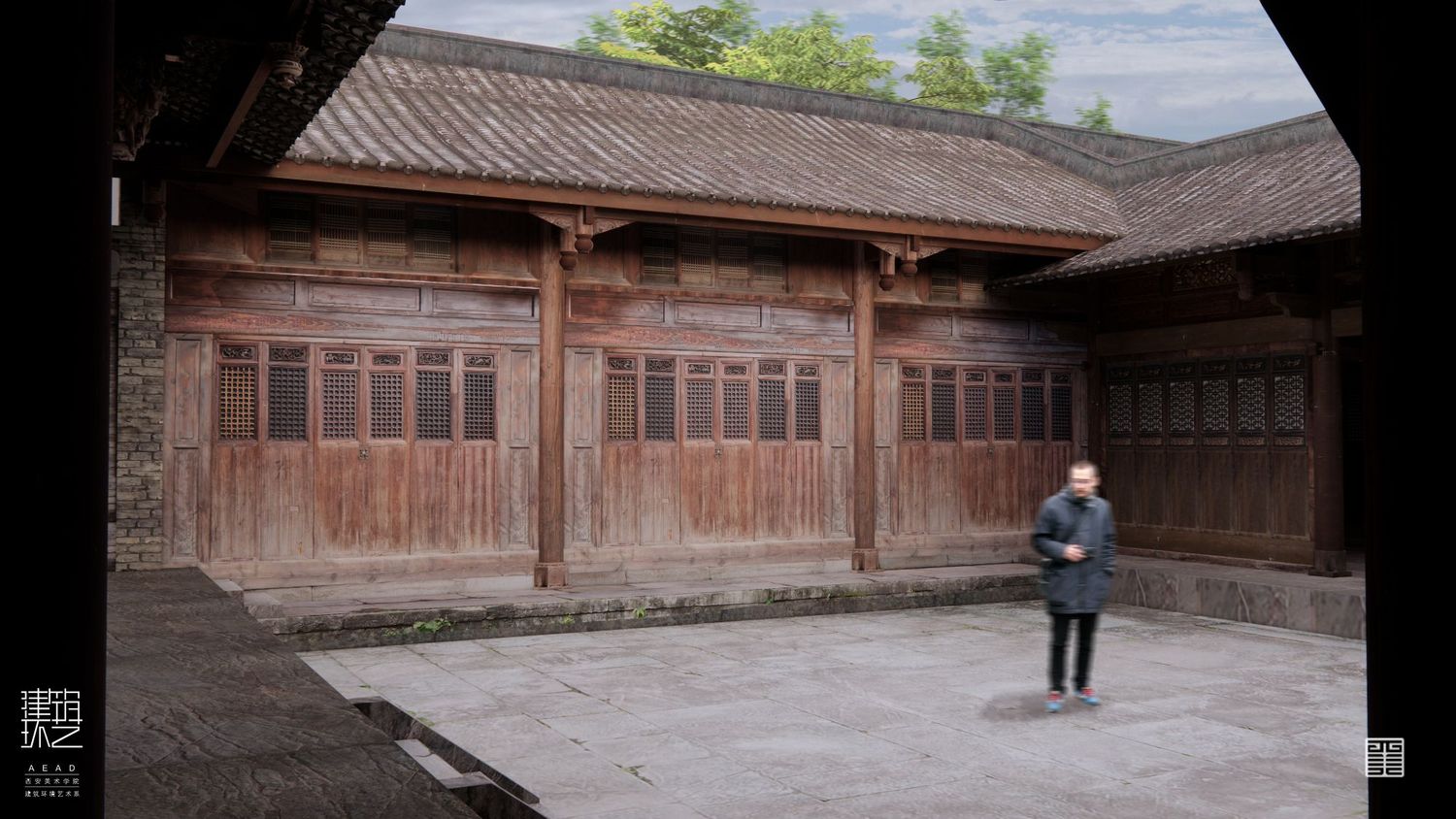

通过实地测量瞿氏宅院与计算机辅助设计软件图纸的绘制，运用传统测量学知识、su软件，outocad计算机软件等进行模型制作等，了解到传统民居的建筑，提高了测绘制图及建筑空间认知，增强知识储备技能提高我们组协作能力。
